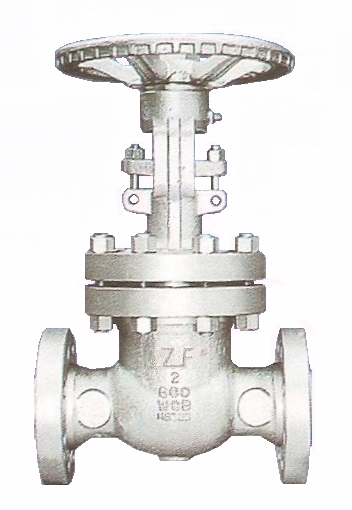

美標閘閥
更新時間:2021-05-07 16:53:32 字號:T|T
\
產品簡介:
Z41W美標閘閥,法蘭連接鋼制閘閥適用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作溫度-29~425℃(碳鋼)及-40~500℃(不銹鋼)的名種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等



結構特點
①產品設計制造符合國外******標準要求,密封******,性能優良。
②結構設計緊湊合理,造型美觀。
③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。
④閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求

主要零件材質
零件名稱 CF8 CF3 CF8M CF3M
閥體/閥蓋 CF8 CF3 CF8M CF3M
閘板 CF8 CF3 CF8M CF3M
閥桿 F304 F304L F316 F316L
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織
墊片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L
壓蓋 CF8 CF3 CF8M CF3M
填料壓環 304 304L 316 316L
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M
螺母 A194-8M A194-8M A194-8M A194-8M



主要連接尺寸
型號 規格 尺寸
inch DN L D D1 D2 b z-Φd H D0
Z41W-150Lb 1/2" 15 108 89 60.5 35 12 4-Φ15 155 120
3/4" 20 117 98 70 43 12 4-Φ15 160 120
1" 25 127 108 79.5 51 12 4-Φ15 200 140
11/4" 32 140 117 89 64 13 4-Φ15 245 160
11/2" 40 165 127 98.5 73 15 4-Φ15 285 180
2" 50 178 152 120.5 92 16 4-Φ19 315 200
21/2" 65 190 178 139.5 105 18 4-Φ19 375 220
3" 80 203 190 152.5

127

19 4-Φ19 400 240
4" 100 229 229 190.5 157 24 8-Φ19 460 280
5" 125 254 254 216 186 24 8-Φ22 540 300
6" 150 267 279 241.5 216 26 8-Φ22 620 320
8" 200 292 343 298.5 270 29 8-Φ22 800 400
10" 250 330 406 362 324 31 12-Φ25 850 450
12" 300 356 483 432 381 32 12-Φ25 1000 500
14" 350 381 533 476 413 35 12-Φ29 1300 600
16" 400 406 597 540 470 37 16-Φ29 1400 600
18" 450 432 635 578 533 40 16-Φ32 1600 650
20" 500 457 698 635 584 43 20-Φ32 1850 650
24" 600 508 813 749.5 692 48 20-Φ35 2200 700


主要連接尺寸
型號 規格 尺寸
inch DN L D D1 D2 b z-Φd H D0
Z41W-300Lb 1/2" 15 140 95 66.5 35 15 4-Φ15 155 120
3/4" 20 152 117 82.5 43 16 4-Φ19 160 120
1" 25 165 124 89 51 18 4-Φ19 200 140
11/4" 32 178 133 98.5 64 19 4-Φ19 250 160
11/2" 40 190 156 114.5 73 21 4-Φ22 290 180
2" 50 216 165 127 92 22 8-Φ19 330 220
21/2" 65 241 190 149 105 25 8-Φ22 385 250
3" 80 283 210 168.5 127 29 8-Φ22 410 280
4" 100 305 254 200 157 32 8-Φ22 480 300
5" 125 381 279 235 186 35 8-Φ22 630 350
6" 150 403 318 270 216 37 12-Φ22 690 350
8" 200 419 381 330 270 41 12-Φ25 830 450
10" 250 457 445 387.5 324 48 16-Φ29 1003 500
12" 300 502 521 451 381 51 16-Φ32 1137 600
14" 350 762 584 514.5 413 54 20-Φ32 1489 750
16" 400 838 648 571.5 470 57 20-Φ35 1581 800
18" 450 914 711 628.5 533 60 24-Φ35 2017 850
20" 500 991 775 686 584 64 24-Φ35 2228 900
24" 600 1143 914 813 692 70 24-Φ41 2650 950
Z41W-600Lb 1/2" 15 165 95 66.5 35 15 4-Φ15 155 120
3/4" 20 190 118 82.5 43 16 4-Φ19 160 120
1" 25 216 124 89 51 18 4-Φ19 200 140
11/4" 32 229 133 98.5 64 21 4-Φ19 250 160
11/2" 40 241 156 114.5 73 23 4-Φ22 290 180
2" 50 292
